مهم ترین مراحل نصب آسانسور

admin
30 آذر 1401
زمان مطالعه را وارد کنید دقیقه زمان برای مطالعه
مهم ترین مراحل نصب آسانسور
امتیاز بدهید

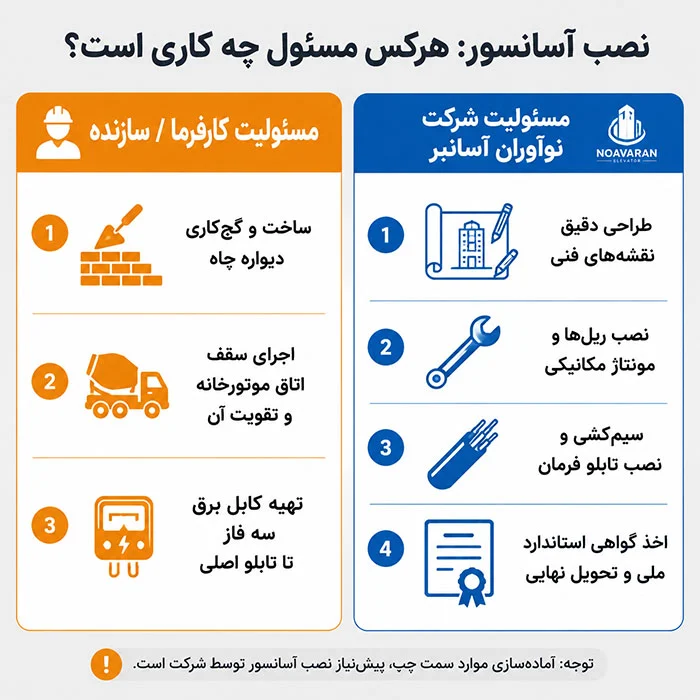

نصب و ساخت آسانسور ها

برای ساخت و نصب آسانسور علاوه بر رعایت اصول اساسی، باید برنامه‌ریزی و نقشه دقیق را نیز در اولویت قرارداد. برای ساخت و تهیه آسانسورها باید از آیین‌نامه‌ها و قوانین از پیش تعیین‌شده، کمک بگیرید.

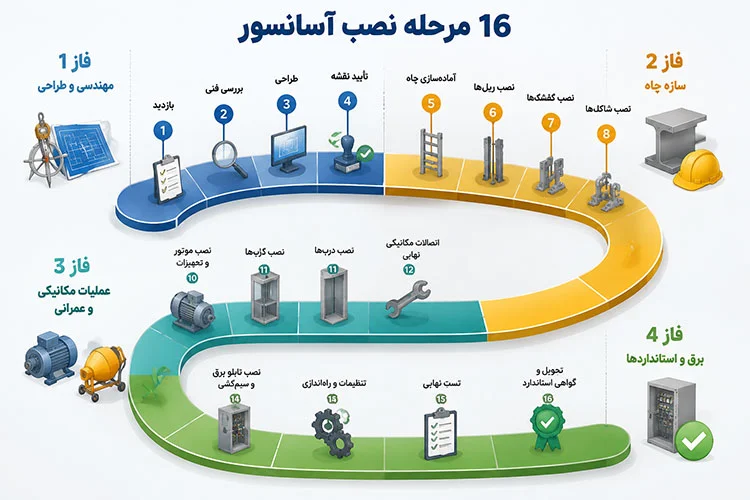

مراحل طراحی و ساخت آسانسور ها

1. طراحی اندازه و ابعاد آسانسور (بخش اول از فاز طراحی)
2. تعیین مشخصات فنی قطعات آسانسور ( بخش دوم از فاز طراحی)
3. تهیه نقشه‌های اجرایی برای انجام عملیات نصب و راه‌اندازی آسانسور (بخش سوم از فاز طراحی)
4. عملیات آهن‌کشی چاهک آسانسور در سازه‌های فلزی
5. نصب ریل طبق نقشه
6. دیوار کشی اطراف چاهک آسانسور (کارفرما)
7. نصب درب
8. دورچینی درب طبقات (کارفرما)
9. برداشت اندازه کابین
10. انتقال موتور به موتورخانه
11. بتون ریزی سقف چاهک (کارفرما)
12. ساخت کابین
13. ساخت موتور خانه برای آسانسور (کارفرما)
14. سیم بکسل اندازی و اجرای مکانیک
15. نصب تابلو برق سه فاز (کارفرما)
16. -الکتریکال و راه اندازی آسانسور

1. طراحی ابعاد و اندازه های آسانسور (بخش اول از فاز طراحی)

پس از انتخاب ابعاد و اندازه آسانسور موردنظر و بر اساس قوانین آیین‌نامه، خروجی‌هایی تحویل می‌گیریم که فاز اول طراحی آسانسور نام دارد. با توجه به آیین‌نامه این اندازه‌ها برای آسانسورهای معمولی تعیین‌شده و برای آسانسورهایی مانند: شیشه‌ای و گرد شرایط خاصی وجود دارد که درنهایت در فاز اول طراحی این اطلاعات به‌دست میاد:
شرایط و ابعاد وزنه تعادل
ابعاد و اندازه چاهک
اندازه و ابعاد محل موتور خانه
اندازه و ابعاد کابین آسانسور
ابعاد و جهت باز و بسته شدن درب آسانسور

2. تعیین مشخصات فنی قطعات آسانسور ( بخش دوم از فاز طراحی)

بعد از اتمام مراحل بالا و مشخص کردن ابعاد و اندازه‌های مناسب آسانسور، حال به سراغ تعیین قطعات موردنظر بر اساس استانداردها و شرایط حاکم می‌رویم. از مهم‌ترین شرایطی که در تعیین مشخصات قطعات اهمیت دارند می‌توان به موارد زیر اشاره کرد:
محیط قرارگیری آسانسور – بهترین نوع آسانسور جهت اجرا
استاندارد های ساخت آسانسور
اندازه ها و ابعاد اندازه گیری شده در فاز اول طراحی
سرعت مورد نظر آسانسور
ظرفیت مورد نیاز
طول حرکت آسانسور
کیفیت مورد انتظار
نوع کاربردی که از آسانسور می خواهیم

3. تهیه نقشه های اجرایی برای انجام عملیات نصب و راه اندازی آسانسور (بخش سوم از فاز طراحی)

مرحله سوم نصب و راه‌اندازی آسانسور تهیه نقشه است. در این مرحله از کار ما نقشه‌های مدار کنترل، سیم‌کشی چاهک، نقشه اجرایی چاهک، روش قرار گرفتن تجهیزات و موتورخانه را جمع‌آوری و آماده می‌کنیم.

4. انجام عملیات آهن کشی چاهک آسانسور

آهن‌کشی چاهک نوعی سازه فلزی است که در داخل آسانسور قرار می‌گیرد و به‌منظور نگه‌داری اجزای داخل آسانسور مانند: ریل‌های کابین و به راکت ها نصب می‌شود. از موارد موردنیاز برای آهن‌کشی می‌توان به موارد زیر اشاره کرد:
نقشه اجزای عملیات سازه فلزی چاهک
لیست آهن و پروفیل های مورد نیاز
داربست
یک ناظر متخصص
ضد زنگ برای آهن های استفاده شده در آهن کشی

5. نصب ریل طبق نقشه

ریل جز مهم ترین بخش آسانسور می باشد و نقش هدایت کننده کابین در طول مسیر حرکت را دارد. شاقل بودن و نصب درست آن نقش به سزایی در نرم حرکت آسانسور دارد.

6. دیوار کشی کردن اطراف چاهک آسانسور در حالی که قبلا آهن کشی نکرده باشیم

در این مرحله دیوارهای سه طرف چاهک آسانسور را به سه روش آجرکشی، رابتیس بندی و ورق کشی دیوارکشی کنید و درنهایت این دیوارها را از داخل و به‌وسیله خاک، سیمان و گچ چاهک اندود کنید.
دیوارکشی آسانسور به هیچ وجه نباید به بدنه آسانسور متصل باشد. چون آسانسور یک مکانیزم قابل حرکت و دارای لرزش است و این لرزش را به ریل و ریل به آهنکشی انتقال می دهد. در صورت اتصال آجرچینی به آهنکشی علاوه بر ایجاد سر و صدا به مرور زمان باعث ایجاد ترک در دیوار ها می شود.

7. نصب درب

نصب درب پس از اتمام نصب ریل انجام می شود. درب هم مانند ریل جز اصول اولیه آسانسور هستند که باید از جنس با کیفیت (درب ها از صنایع سنگین) ساخته شوند.

8. دورچینی کردن درب طبقات

مرحله بعدی در ساخت و راه اندازی آسانسورها دیوار چینی درب طبقات است که شامل موارد زیر است.
بعد از نصب درب و ریل‌ها دیوارچینی انجام می‌شود
کنترل نهایی عملیات قبل از دیوار چینی
در دیوار چینی از پوشش های فلزی و آجری استفاده می شود
پوشش دیوارچینی نباید از لبه داخلی درب‌ها به سمت چاهک آسانسور پیشروی کند
هم سطح بودن پوشش دیوار چینی با لبه چهار چوب درب ها

9. برداشت اندازه کابین

پس از نصب درب، برداشت اندازه کابین با توجه به دهانه ریل کابین و فاصله ریل کابین از ریل وزنه و جلو درب، قابل انجام است.
10. انتقال موتور به موتورخانه
قبل اجرا دال بیتی، موتور به موتورخانه انتقال می یابد.

11. . بتن ریزی در سقف چاهک (دال بیتی)

برای بتن ریزی سقف چاهک باید به موارد زیر دقت کنید.
پس از اتمام عملیات نصب ریل و درب‌ها بتن‌ریزی سقف چاهک انجام می‌شود
زمان موردنیاز برای استحکام بتن معمولاً ۱۵ روز است
دال بیتی تمام وزن موتور کابین و مسافران بر روی دال بیتی است. بنابراین از لحاظ اجرا خیلی دارای اهمیت است.
حتما باید از دو شبکه 10*10 میله گرد 18 بصورت اینکه شبکه اول 2 سانتیمتر از لبه پایین تیرآهن بالا و شبکه دوم 2 سانتیمتر از لبه بالایی تیراهن پایین تر قرار بگیرد که بتن لایه بالایی و پایین دال را کامل پوشش دهد و یک ساختار کامپوزیت تشکیل شود.

12. ساخت کابین

13. ساخت موتور خانه برای آسانسور

یکی از اصلی‌ترین مراحل ساخت موتورخانه آسانسور است که نیاز به رعایت موارد زیر دارد.
نصب کپسول آتش‌نشانی در موتورخانه
تنظیم دمای محیط موتورخانه
نصب پنجره برای تهویه هوا در موتورخانه
نصب تابلو برق سه فاز در موتورخانه با رعایت شرایط و قوانین مشخص‌شده
نصب هواکش برای محیط موتور خانه
حداقل سایز درب موتور خانه 80 سانتی متر است
نصب قلاب فلزی در بالای چاهک آسانسور

14. سیم بکسل اندازی و اجرای مکانیک

پس از ساخت کابین، نوبت به سیم بکسل ریزی و اتصال کابین به موتور، نصب گاورنر، انداختن وزنه ها (کادر وزنه) در کل اجرا مکانیک می باشد.

15. نصب کردن تابلو برق سه فاز و اجرای عملیات کابل کشی

نصب تابلو برق سه فاز و همچنین اجرا کردن عملیات کابل‌کشی نیز جزو مراحل مهم راه‌اندازی آسانسور است که شامل رعایت مواردی است که به آنها اشاره خواهیم کرد.
نصب سیم ارت یا earth
نصب پریز و فیوز مینیاتوری
کابل برق سه فاز باید بین موتور خانه تا محل نصب کنتور باشد
تنظیم دمای موتور خانه و فن با نصب ترموستات

16. الکتریال و راه اندازی آسانسور

مرحله پایانی و بسیار مهم که باید با دقت و حوصله فراوان انجام شود. راه اندازی آسانسور است که هرگونه بی دقتی در بستن اتصال و سیم ها باعت خرابی فراوان می شود.
